重巡高雄の艦橋をガチで作りこむ！
前回記事で紹介しました船体工作に引き続き今回は艦橋の製作に入ります
艦橋はスクラッチすることが多いのですが今回はなるべくキットのパーツを上手く生かしながら効果的なディティールアップを施していければと思ってます
製作過程の詳細は動画で紹介してるので合わせてご覧ください

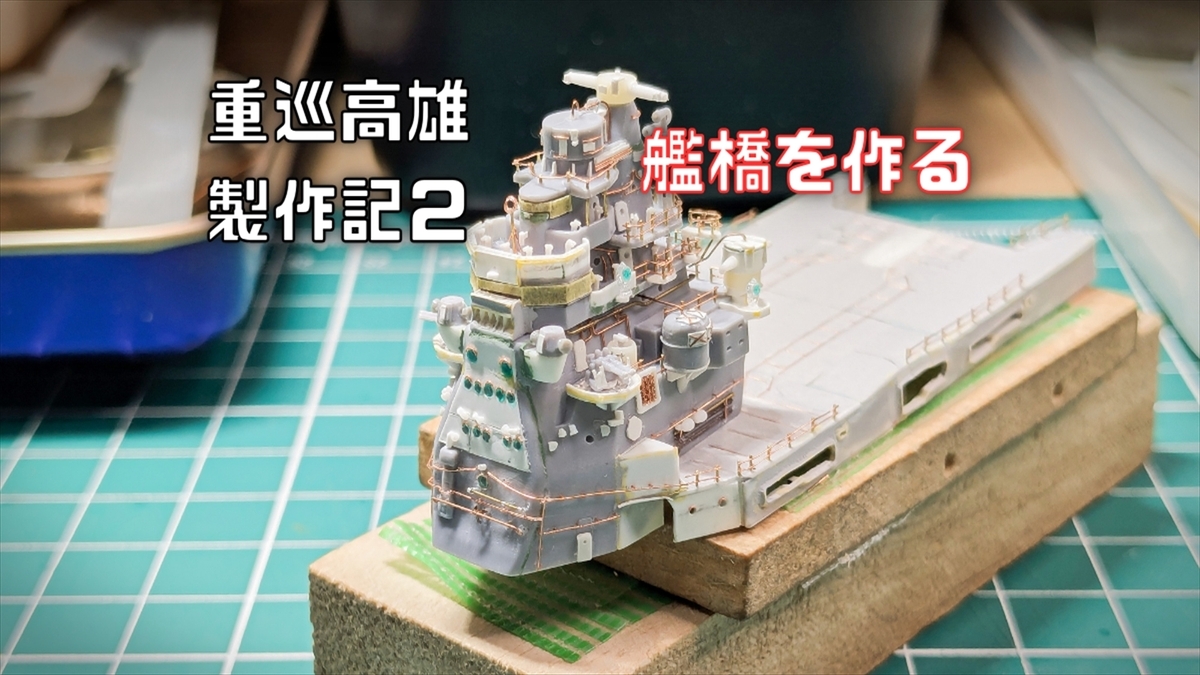

重巡高雄の艦橋製作
高雄型カッコイイですよね～
模型の製作年代はマリアナ沖海戦時としておりますが装備や形状の間違いがあるかもしれませんのでその辺は見つけてもスルーしてください
毎度のことですがエッチングパーツを使わずに自力で頑張ります！
広告
アオシマキットを使った艦橋のベース製作
アオシマの最新キットを使ってますので形状やモールドの再現度はとても良いと思います
ただ模型としては少し物足りない部分もあり効果的にデフォルメしていきますね
まずは艦橋のベースです
窓を透明にしたいので穴をピンバイスで開口してからマニキュアのトップコートクリアを流し込みました
透明度と強度はマックスですね。
ここはセメダインのハイグレード模型用でも透明にはなるのですがマスキングなどで剥がれてしまいます
塗装後にやるのもアリですがはみ出た部分を削ることを思うとやはり塗装前に施してマスキングが正解なのかもです
ジャッキステー
ピンバイスで穴を開けた部分に銅線を埋め込み際際でカットして
頂点に銅線を回していくとうまく再現できました
測距儀などなど
機銃座はキットの形状がボヤっとした感じだったので自作しました
９１式高射装置
キットのパーツをベースに少し手を加えて良い感じに仕上げました
4.5ｍ測距儀
こちらはスクラッチです
キットを作り変えるかどっちが楽かを考えると時にはスクラッチのが楽なケースもあるんですね
各所にディティール追加で中央艦橋が仕上がりました
羅針艦橋
キットのパーツからモールドを除去してプラ板でブルワークと見張り所などを作り各所に銅線で手すりを貼りました
艦橋窓はクリアプラ板にスジボリしたものを利用
広告
遮風装置
プラ板で再現しましたがかなり良い感じに見えません？
まあまあ大変な作業でしたが効果的な細工だと思います
作り方は動画内で紹介してます
羅針艦橋屋根部分の防空指揮所にも遮風装置を作ってます
防空指揮所
内側には銅メッシュでグレーチング部分を再現しています
適所にプラ棒で望遠鏡を再現しました
22号電探はキットのパーツを利用
ピンバイスで穴を開けるだけでもそれなりに情報量増えますね
14式主砲方位盤照準装置
キットをベースに少しディティール追加
６ｍ測距儀
こちらはキットのパーツがちょっとアレなのでスクラッチしました
下のグレーがキットのパーツです
重巡高雄の艦橋が完成です！
いかがでしょうか？複雑な形状の艦橋もキットのパーツを上手く使うことでここまで仕上げる事ができました
次回は前マストです
